Назначение:
Дымососы переносные компактные предназначены для удаления дыма из помещений, снижения температуры при тушении пожаров в зданиях путем нагнетания свежего воздуха и отсоса продуктов горения, могут быть использованы для получения и подачи пены по рукавам. Дымососы так же применяется для укомплектования специальных пожарных автомобилей, оборудованных источниками электроэнергии для его работы.

Устройство и принцип работы:
Дымососы модельного ряда ДПЭ-7* состоят из:
- улитка в сборе;
- электродвигателя в сборе;
- каркаса;
- рукавов всасывающего и напорного (комплектация зависит от поставляемого оборудования).
Для передвижения/переноса дымососа используется ручка, закрепленная на каркасе.
Дымосос ДПЭ-7(1Р) состоит из: - вентилятора в сборе;

Вентилятор состоит из корпуса, рабочего колеса, электродвигателя, жесткого воздуховода.
Для переноса дымососа используются силовые элементы корпуса.
При включении дымосос создает всасывающее разряжение. За счет возникшего разряжения дым, токсичные газы, огнетушащий газ, порошок или аэрозоль засасываются в дымосос и нагнетаются в напорный рукав, по которому перемещаются к месту выброса.

Дымосос ДПЭ-7(1Р) имеет возможность реверсирования воздушного потока. Для включения режима «реверс» используется поворотная заслонка. В этом режиме забранный воздух выдувается по параллельному воздуховоду высоконапорной струей.



Монтаж узла стыковочного

Монтаж узла стыковочного производится на стадии строительства и внутренней отделки защищаемого помещения.

ВНИМАНИЕ! Свод Правил 7.13130.2009 «Отопление, вентиляция и кондиционирование. Противопожарные требования» в п.7.12 предписывает удаление дыма после пожара из помещений, защищаемых установками порошкового пожаротушения из нижней и верхней зон помещений.

Реализация этого требования достигается установкой узлов стыковочных в каждой из этих зон.

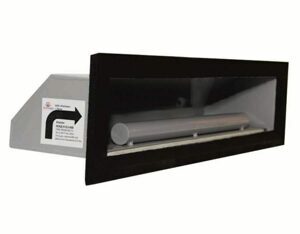

Герметичный и огнестойкий стыковочный узел устанавливается в стене или двери помещения, защищаемого установкой порошкового пожаротушения.

В ограждающей конструкции проделывается сквозное отверстие согласно паспортным данным монтируемого узла стыковочного.

Дверца наружная вставляется и закрепляется в проеме со стороны коридора (помещения), в котором располагается дымосос.
Панель задняя вставляется и закрепляется в проеме изнутри защищаемого помещения.
Декоративная решетка закрывает входное отверстие узла.

Для закрепления деталей узла стыковочного в проеме используются:

  • строительный раствор
  • дюбель-гвозди,
  • саморезы,
  • отгибаемые «усики».
Крепление строительным раствором Крепление дюбель-гвоздями или саморезами Крепление отгибаемыми «усиками»

Принцип работы

В обычных условиях стыковочный узел закрыт. В закрытом положении рабочая часть обеспечивает требуемую огнестойкость и газонепроницаемость.
При необходимости удаления из защищаемого помещения газа и дыма дымосос подсоединяется к стыковочному узлу, затем в стыковочном узле открывается огне преграждающее устройство.
Удаление газа и дыма из аварийного помещения производится в следующей последовательности:

  • подготавливается к работе дымосос (устанавливается в нужном месте, подключается к электричеству, надевается
    рукав напорный и т.д.);
  • открывается дверца наружная;
  • с помощью устройства соединительного дымосос и стыковочный узел объединяются в единое целое;
  • открывается перекрывающее устройство, образуя тем самым сквозной проход из загазованного помещения через стену к входному фланцу дымососа;
  • включается дымосос;
  • дым и витающие частицы аэрозоля всасываются дымососом и через напорную рукавную линию выбрасываются наружу.

Меры безопасности

Узлы стыковочные  – изделия одноразового применения!!!

Запрещается повторное использование узла в случае открывания перекрывающего устройства рабочей части.
Вскрытая рабочая часть узла стыковочного заменяется новой.

Запрещается дальнейшая эксплуатация узла стыковочного, если в результате теплового или механического воздействия произошло нарушение целостности покрытия поверхностей узла огнезащитным составом или его вспучивание. В этом случае поврежденная рабочая часть узла стыковочного демонтируется и на её место устанавливается новая.

Во избежание складывания всасывающей обвязки дымососа запрещается включать дымосос, если всасывающая обвязка не полностью растянута и не закреплена на дымососе и в проеме стены.
